1
Пояснительная записка. Ведомость чертежей - описание силовых конструкций и элементов каркаса, утепления стен, цокольного, межэтажного и чердачного перекрытий, наружной отделки фасада, покрытия кровли и ее элементов. Содержание с нумерацией страниц;
-
2

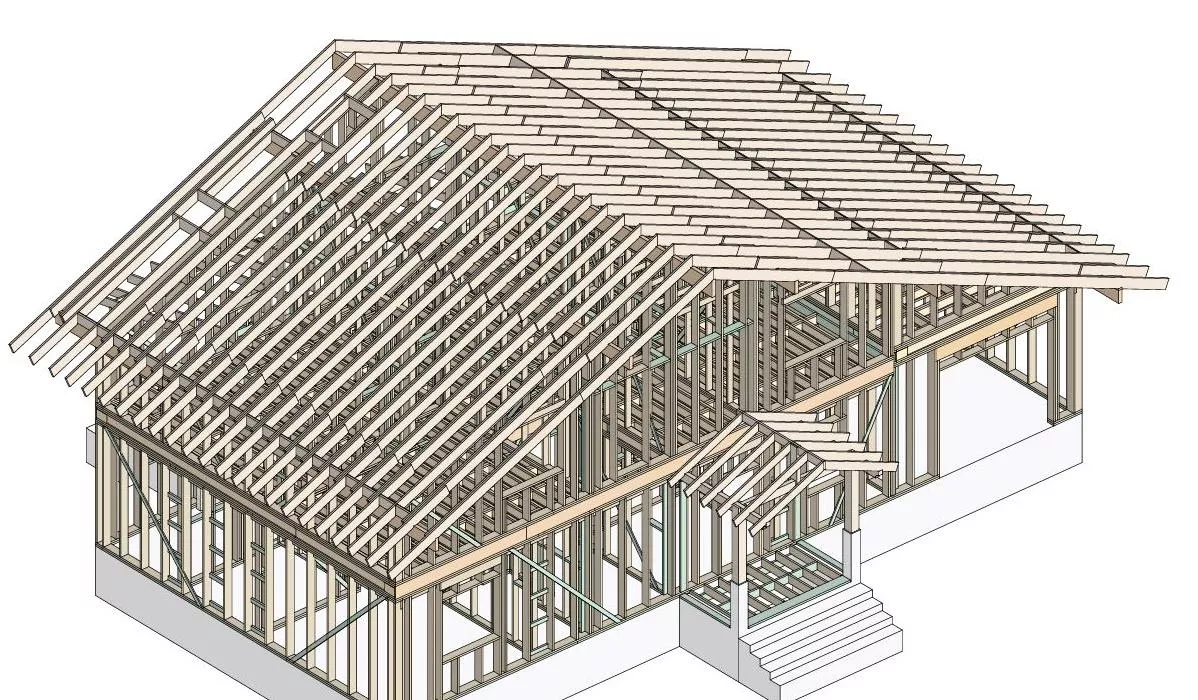

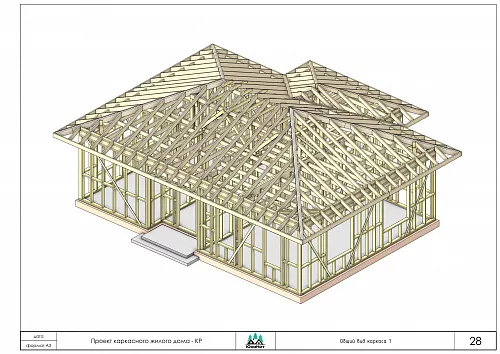

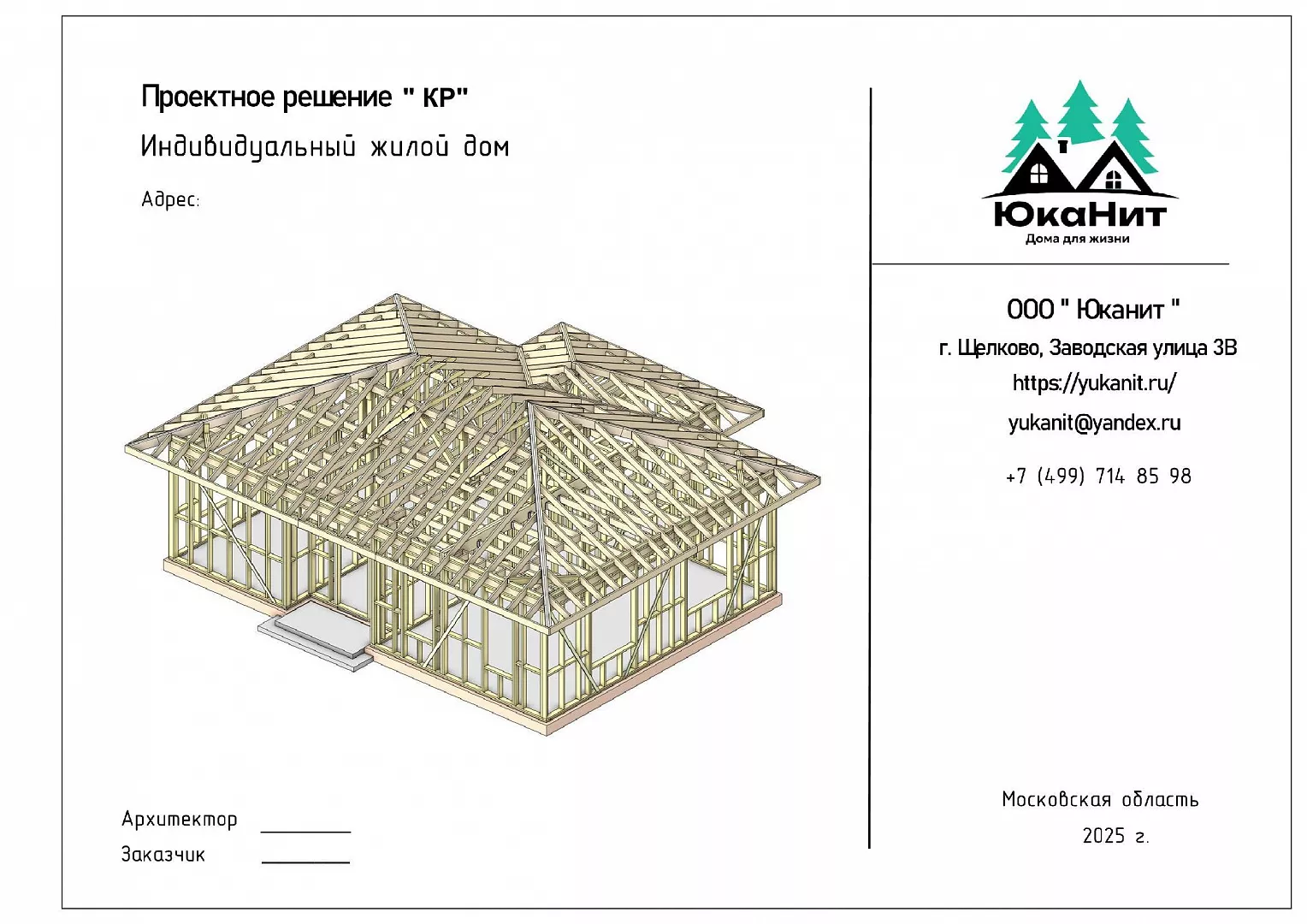

Общий вид каркаса дома - 3Д модель в разных ракурсах. Каркас несёт основную нагрузку, отвечает за жёсткость всей конструкции;
-
3
План по каркасу стен - указываем точные размеры по каркасу стен, сечение стоек, узлы крепления и стыковок;
-
4

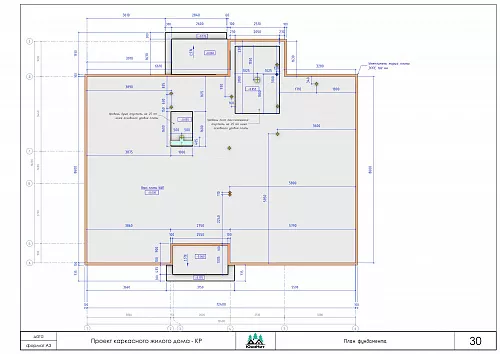

План обвязки свай и маркировочный план обвязки свай - 3Д модель обвязки свай составной балкой в удобном ракурсе. Указываем точные размеры, сечения, узлы крепления, диагонали и спецификацию материалов;
-
5
План цокольного перекрытия - основа конструкции, поддерживает остальные слои и придаёт прочность перекрытию. Указываем сечение, размеры, узлы стыковки и крепления;
-
6
План перекрытия крыльца и террасы - основа конструкции, поддерживает остальные слои и придаёт прочность перекрытию. Указываем сечение, размеры, узлы стыковки и крепления;
-
7
Общий вид цокольного перекрытия и спецификация - 3Д модель с удобного ракурса, полный перечень необходимого материала в размерах;
-
8

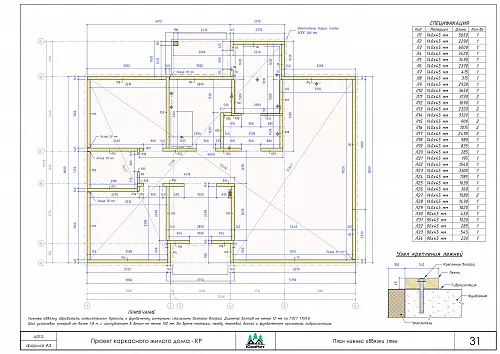

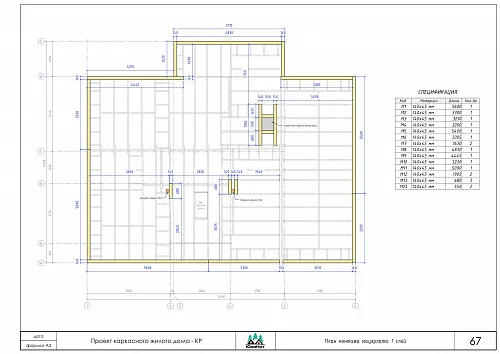

План монтажа лежневого бруса - необходимый элемент нужного сечения для обвязки балок перекрытия и последующего монтаж стен;
-
9
План монтажа обрешетки пола - указываем сечение доски и необходимый шаг для каждого типа типа напольного покрытия или для будущей стяжки;
-
10
План основания пола и настилов террасы и крылечек - обозначаем тип и технологию укладки чернового пола;
-
11

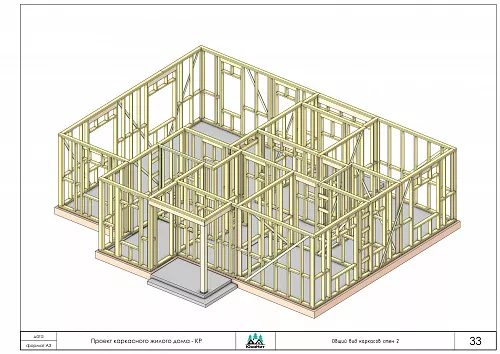

Общий вид каркаса стен - 3Д модель в удобном ракурсе;
-
12
Схема монтажа стеновых панелей - общий вид с нумерацией стен для монтажных работ;
-

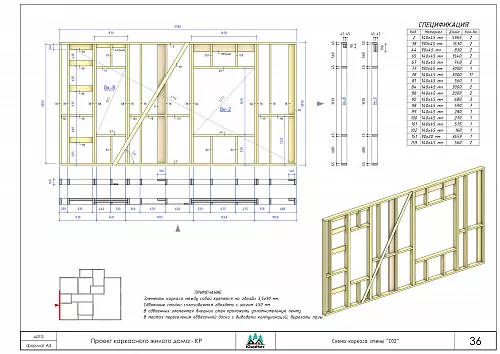

13

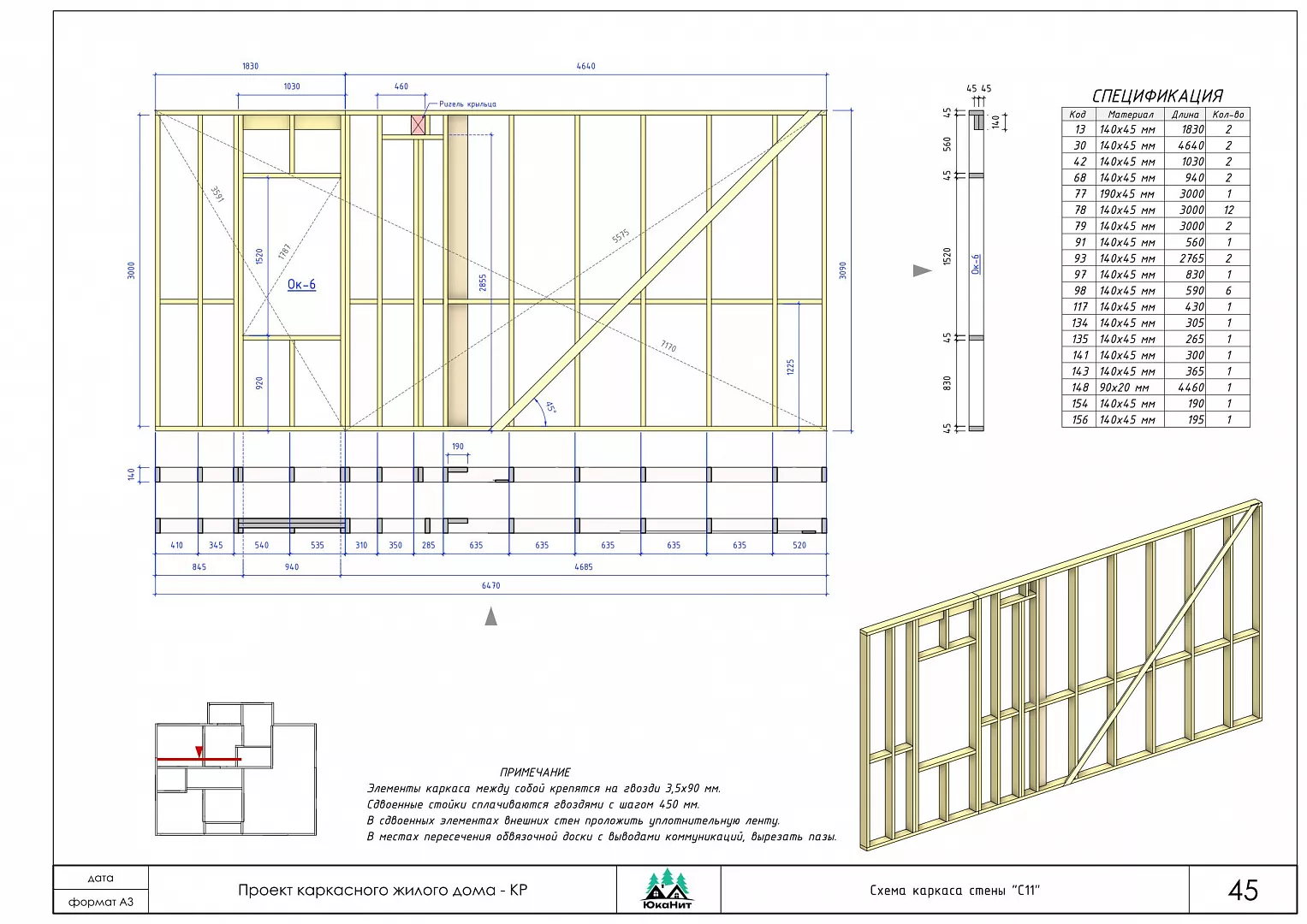

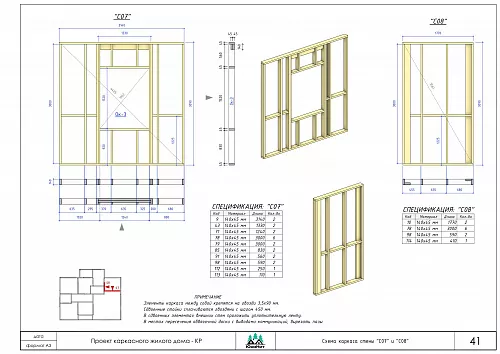

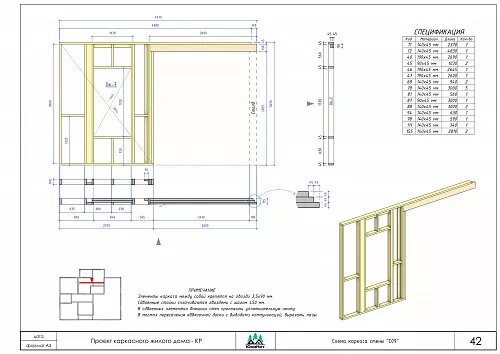

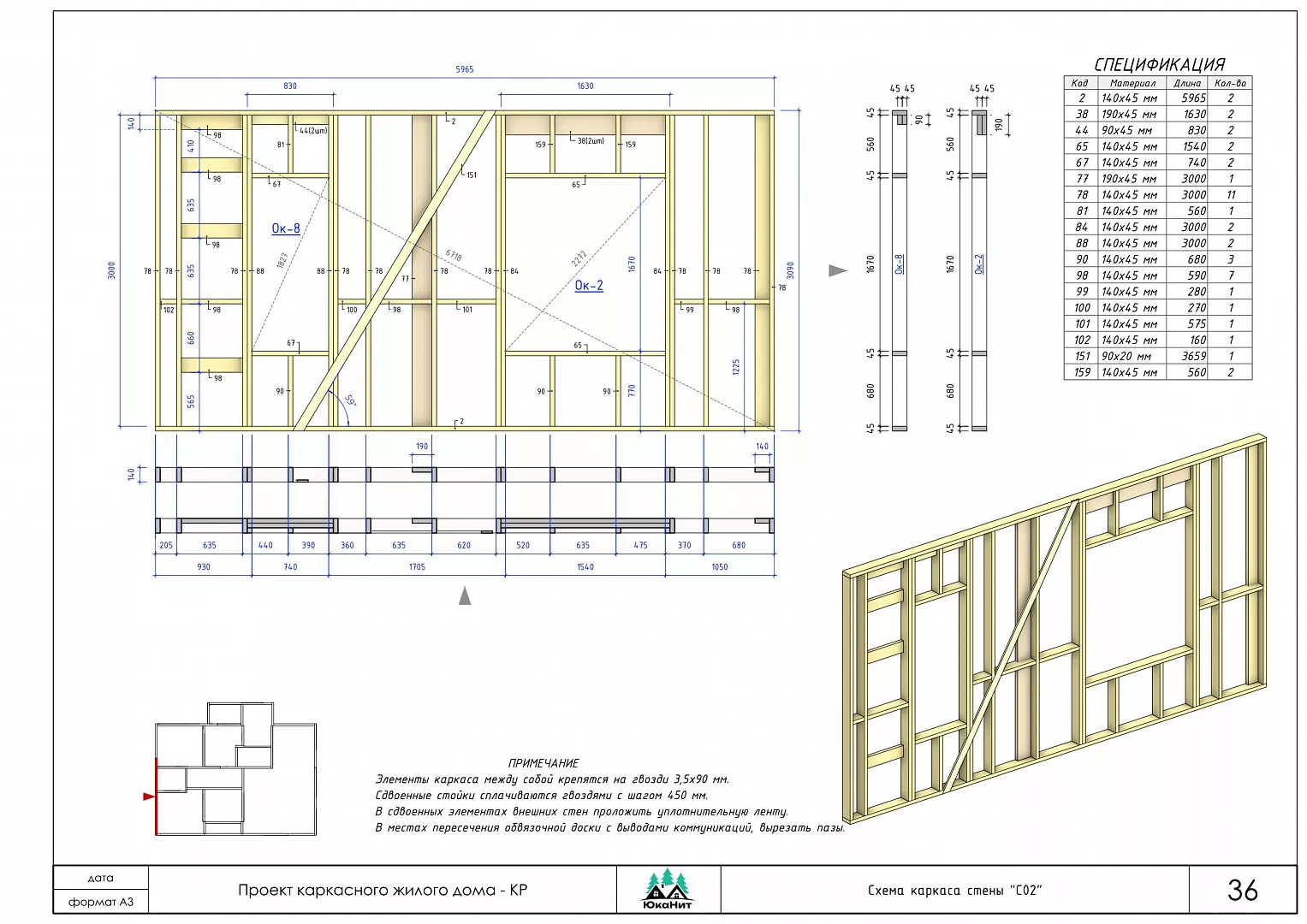

Схемы каркаса всех стен - подробно обозначаем изготовление каждой отдельной стены в размерах, указываем сечение, бриджинги, стойки, узлы стыковок и креплений;
-
14
Схема монтажа ригеля - производим расчет необходимого сечения ригеля и обозначаем место его монтажа, узел стыковки и крепления;
-
15
Схема монтажа второй обвязки стен - элемент необходимого сечения для обвязки всех стен, указываем место стыковки и крепления;
-
16

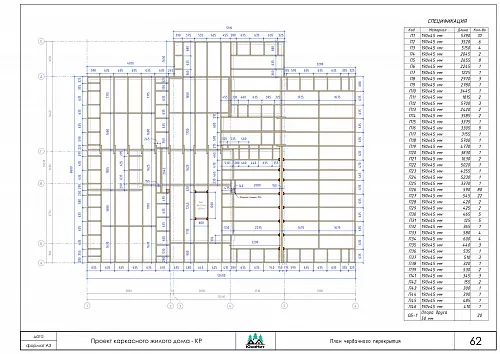

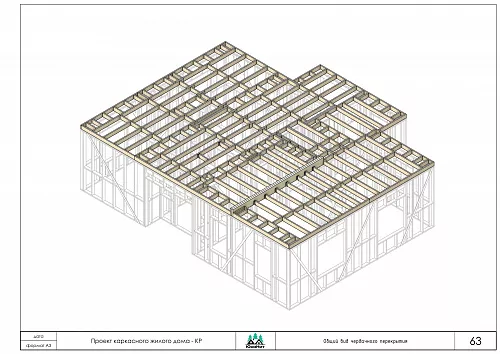

Общий вид чердачного перекрытия и его подробный план со спецификацией - 3Д модель в удобном ракурсе. Производим расчет чердачного перекрытия и обозначаем результат на плане с указанием размеров. Указываем точное количество необходимого материала;
-
17
Схема монтажа панелей фронтонов - указываем на 3Д плане фронтоны с определенной нумерацией позволяющей понимать точное расположение деталей;
-
18
Схема каркаса всех фронтонов - подробно обозначаем изготовление каждого отдельного фронтона в размерах, указываем сечение, бриджинги, стойки, узлы стыковок и креплений;
-
19

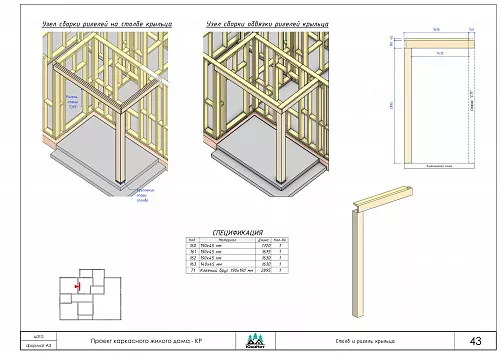

Схема монтажа столбов и прогонов террасы и крыльца - указываем сечение и вид материала, а так же их подробные размеры, развертки по осям, узлы стыковки и их крепление;
-

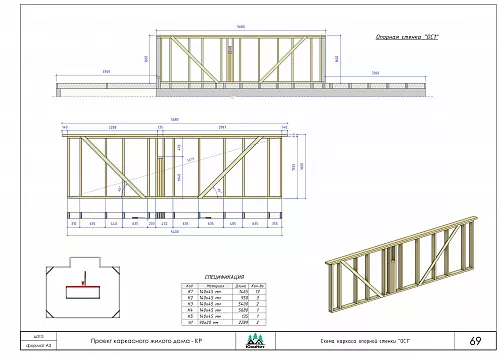

20

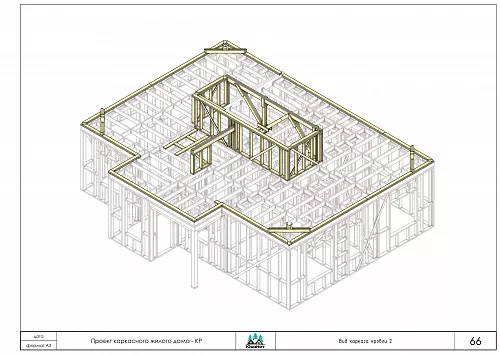

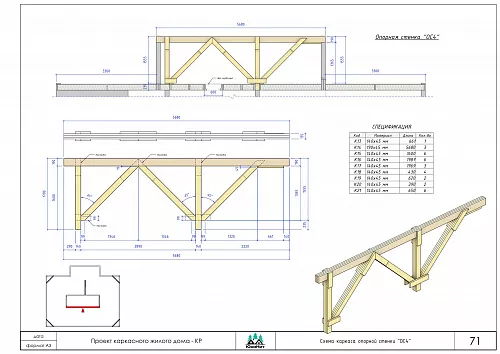

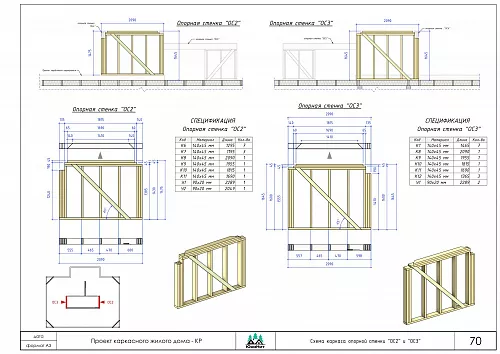

Схема монтажа подстропильной системы (коньки, прогоны, опорная стенка) - выполняем расчет, обозначаем сечение и вид материала, а так же их подробные размеры, развертки по осям, узлы стыковки и их крепление;
-

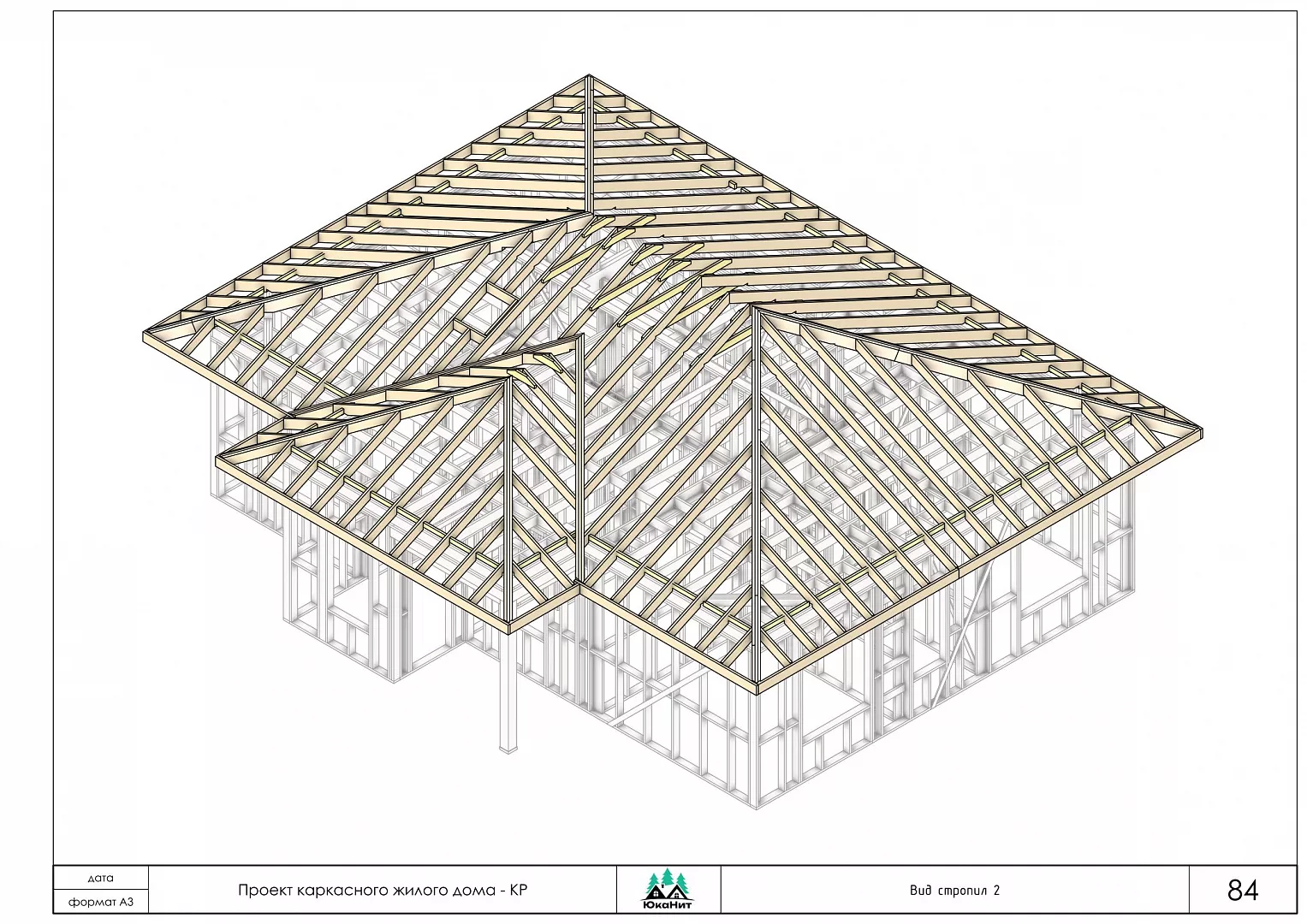

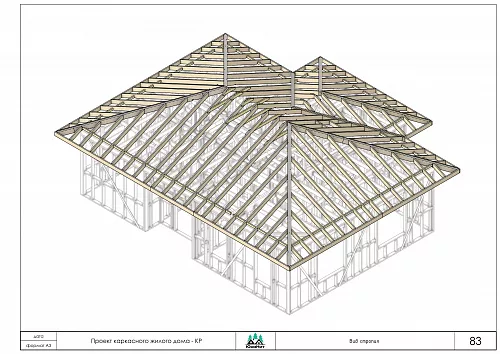

21

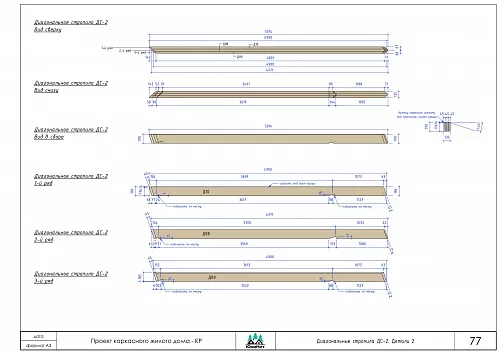

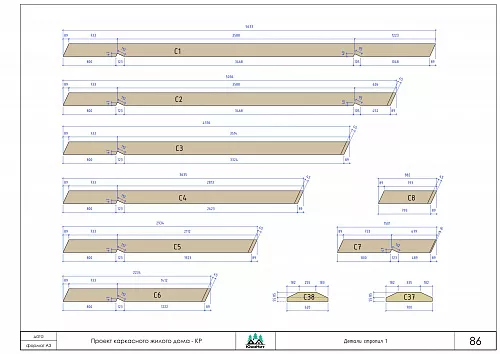

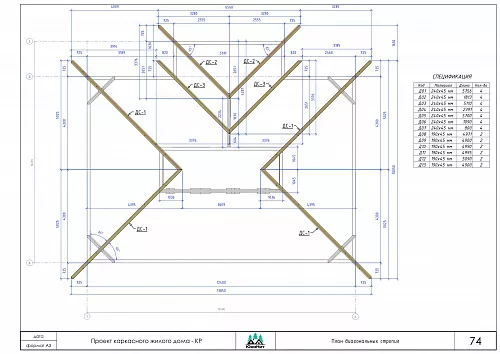

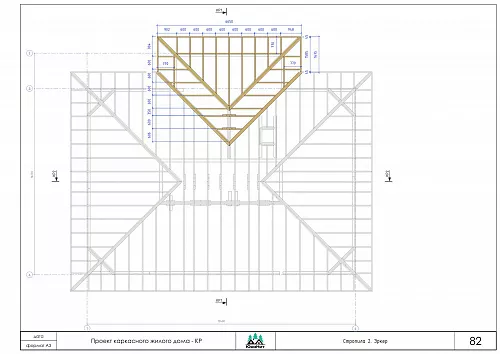

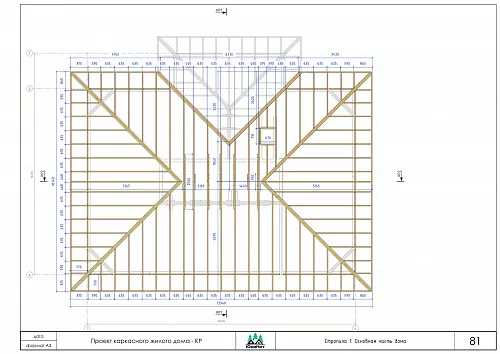

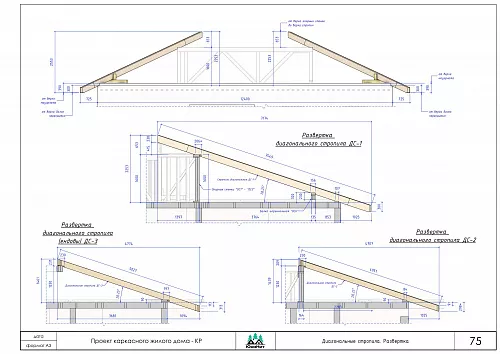

Общий вид, планы и схемы стропильной системы - выполняем расчет по всем необходимым нагрузкам, показываем 3Д модель в удобном ракурсе для понимания общего вида, обозначаем и указываем сечение, бриджинги, узлы стыковок и креплений;
-
22
План монтажа контробрешетки стропил - служит для формирования вентиляционного зазора в подкровельном пространстве;
-
23
План монтажа обрешетки стропил - является основанием для чистового кровельного покрытия. Обозначаем с расчетным шагом под определенный вид чистового кровельного покрытия;
-
24
План и схема кровли - общий вид сверху с указанием всех габаритных размеров и отдельных ее элементов, уклонов скатов, расположения снегозадержания, желобов, кровельной вентиляции. Дополнительно общий вид в 3Д модели и подробная спецификация материалов;
-
25
План монтажа обшивки кровельных свесов - указываем вид и тип материала, его направление и размерный шаг в монтаже. Дополняем подробными узлами: монтаж лобовой доски, свес фронтона кровли, свес карниза кровли итд;
-
26
Схема обшивки фасада плитами Белтермо - это ветрозащитные плиты, придают дополнительную жесткость и утепление перекрывая возможные мостики холода. Указываем раскладку для монтажа, стыковку листов и крепление;
-
27
Ограждение крыльца и террасы - создаем общий вид, указываем тип и вид материала, показываем узлы крепления;
-
28

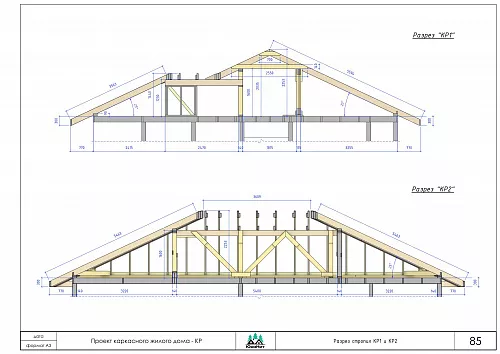

Разрез дома. Состав перекрытий, стен, кровли - на плане в разрезе обозначаем состав пирогов по направлению снаружи во внутрь.
