1

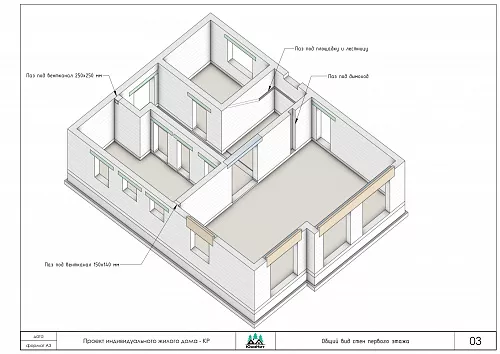

Общий вид стен - графическое изображение несущих конструкций здания;
-

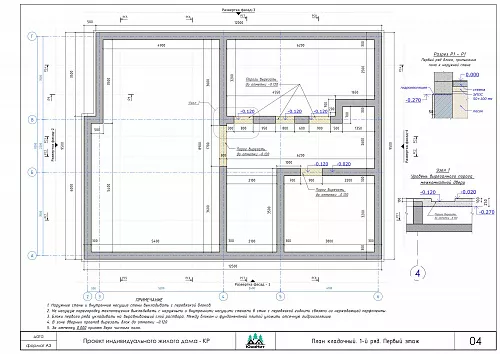

2

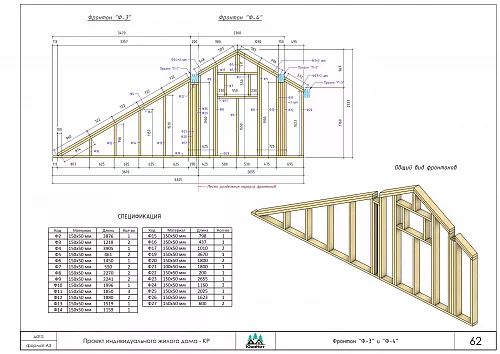

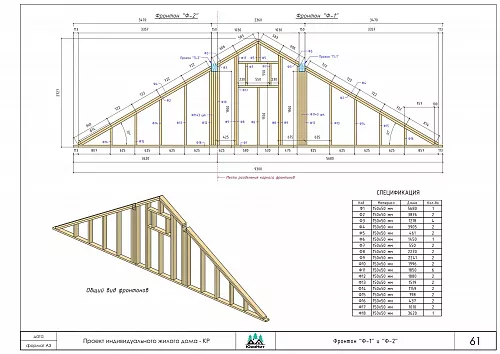

Кладочный план стен и фронтонов - чертёж, на котором каждый простенок и элемент получает размерную сетку. Указываем и измеряем, например, колонны, выполняем для них сечения, армирование и спецификации основных материалов;
-

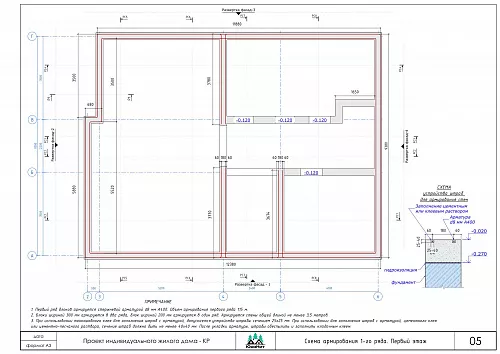

3

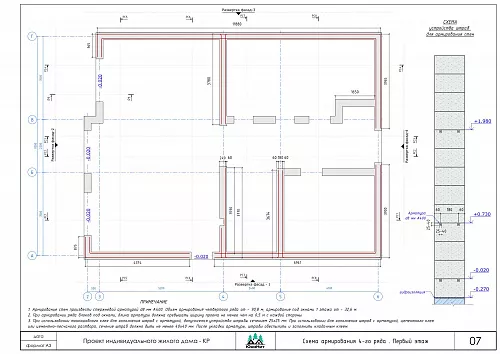

Схема армирования рядов - расположение стержней арматуры в конструкции, которое обеспечивает устойчивость при воздействии нагрузок. Определяется на основе расчётов нагрузок, типа кладочного материала и условий эксплуатации;
-

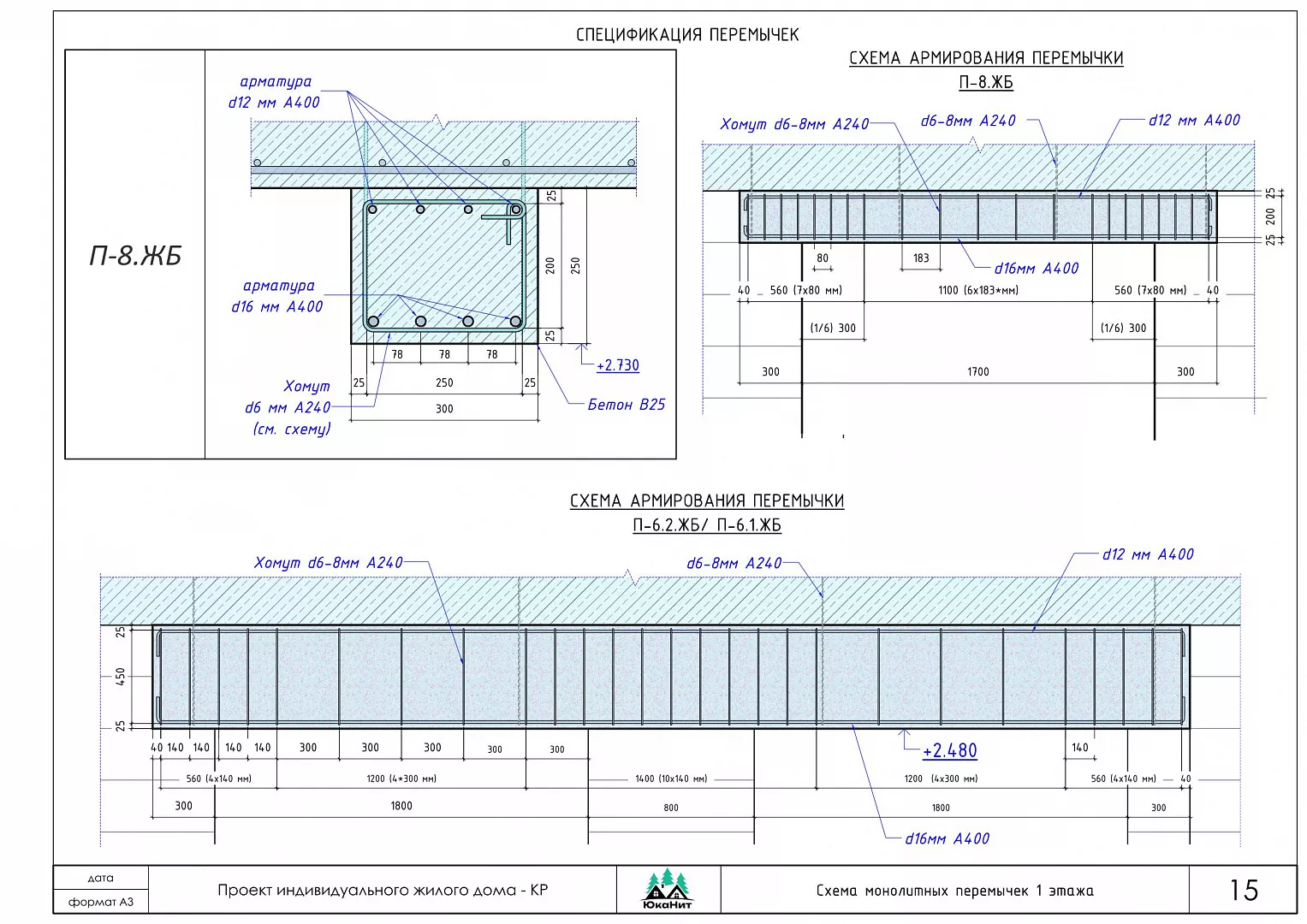

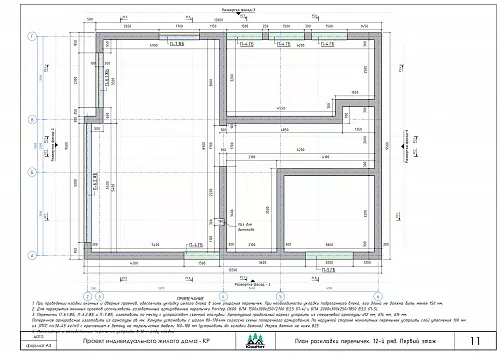

4

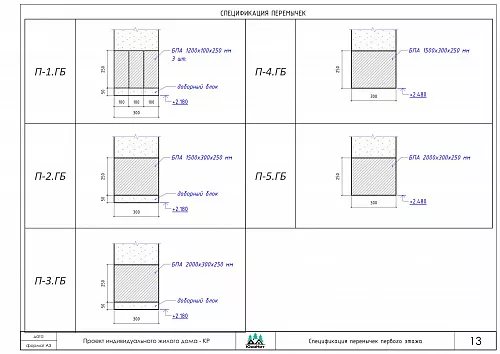

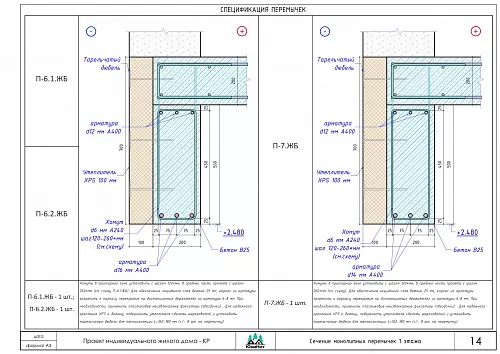

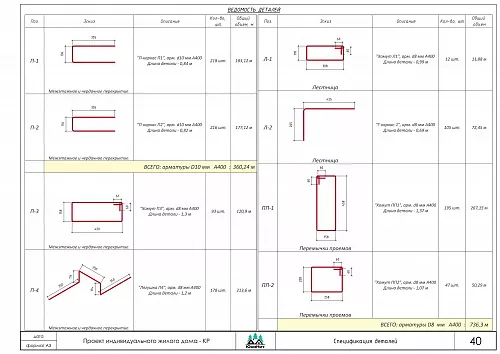

План перемычек и их спецификация - указываем номера позиций (марки) перемычек в местах их укладки. Обозначаем данные о перемычках, замаркированных на планах, разрезах и фасадах;
-
5
План монолитного пояса - важная часть конструктивных решений, показываем расположение монолитного пояса, схему его армирования и другие элементы;
-
6
Узлы армирования монолитного пояса - указываем сборку пространственного каркаса из продольных стержней арматуры, объединённых поперечными хомутами: стыковка продольных стержней по длине, угловая стыковка, Места разрыва средних продольных стержней и др.;
-
7
Схема монтажа шпилек - расчетная последовательность действий, направленных на закрепление мауэрлата (деревянного элемента кровельной системы) с помощью шпилек;
-
8

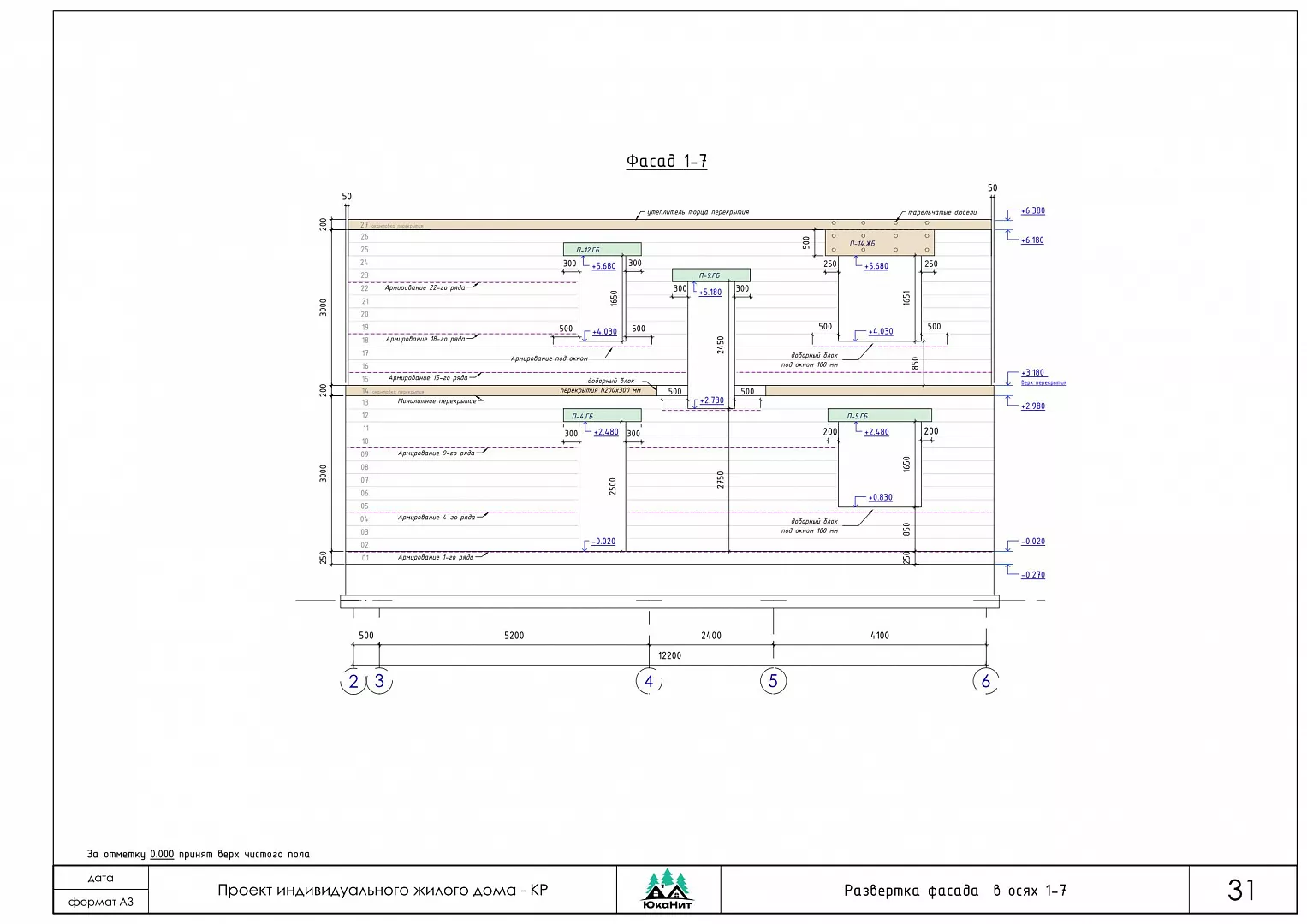

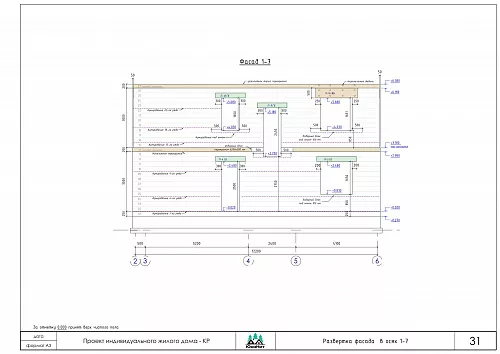

Развертки наружных стен - нужны для детальной детализации и позволяют: получить точное представление о внешнем виде здания, понять и оценить строение разноуровневых конструкций, проработать декоративные элементы, подсчитать чистовые отделочные материалы;
-

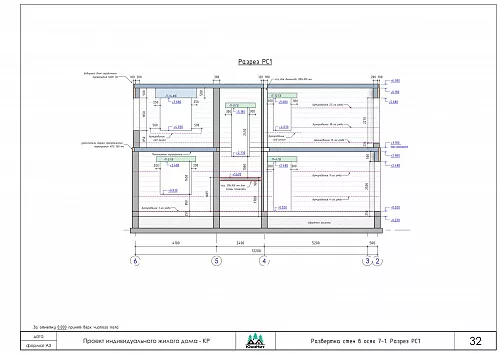

9
Развертки внутренних стен - нужны для детальной детализации и позволяют: понять и оценить строение разноуровневых конструкций, проработать декоративные элементы, подсчитать чистовые отделочные материалы, определить точные параметры выхода коммуникаций, электрощитов и проводов, указать места для установки розеток, выключателей, трасс для кондиционера или вентиляции;
-
10
Узлы кладки - обозначаем элементы конструкций, которые включают соединения слоёв, перевязку блоков, опирание элементов на кладку и другие особенности;
-
11

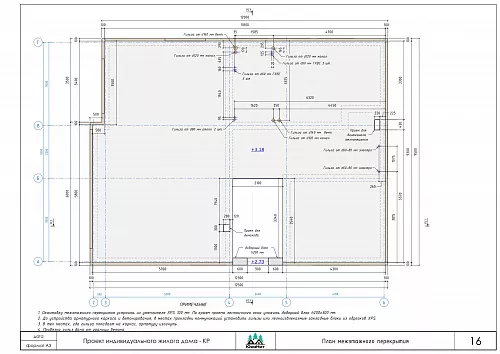

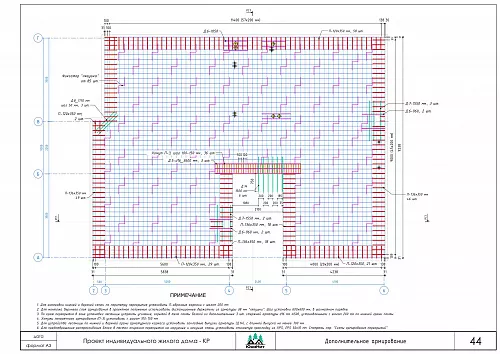

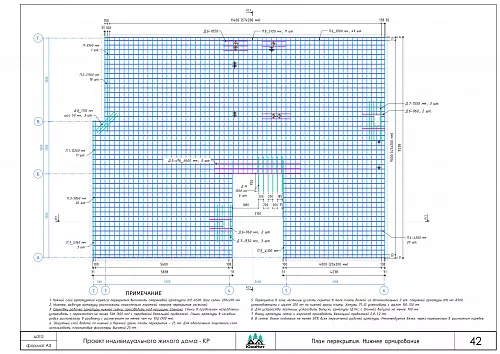

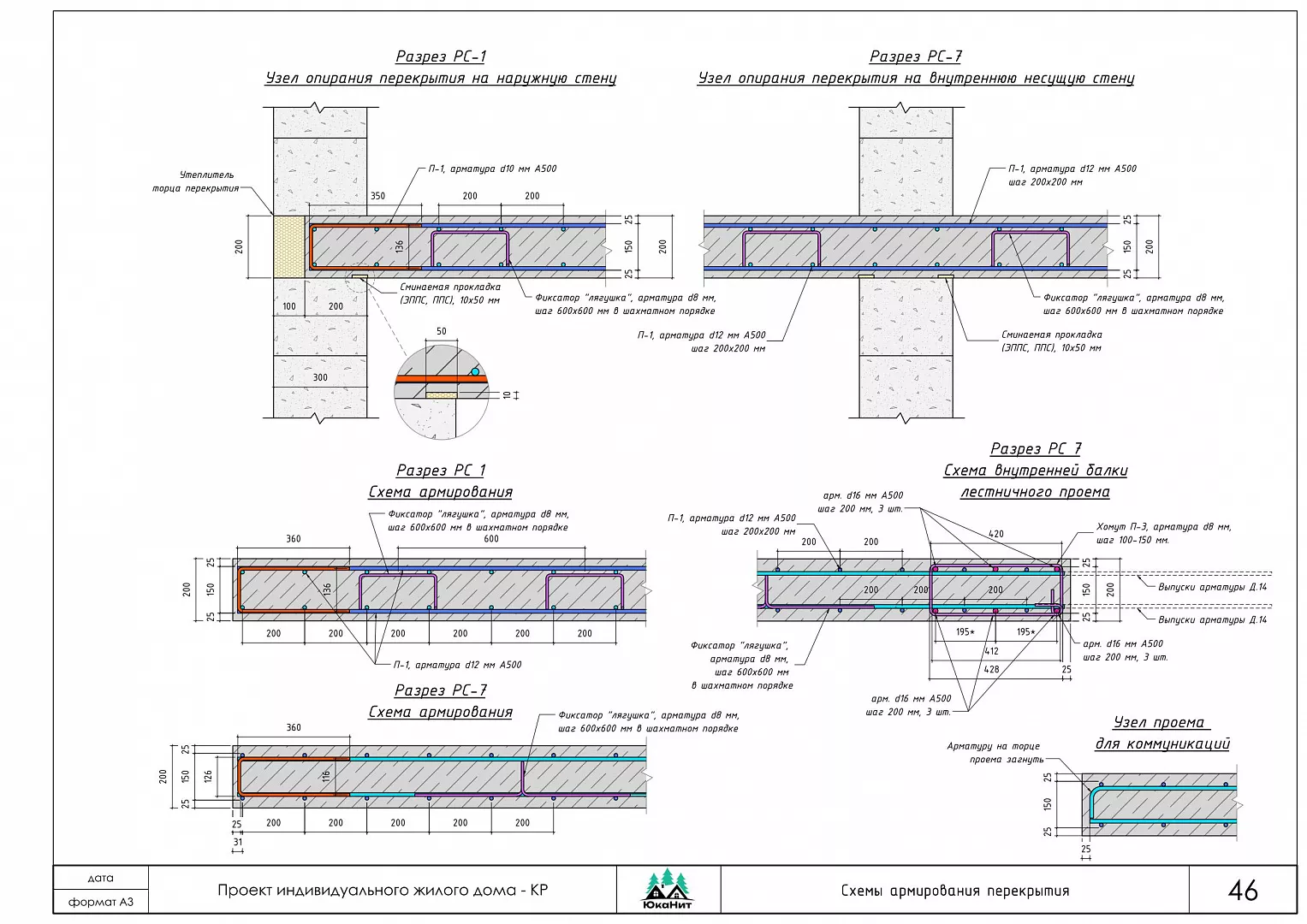

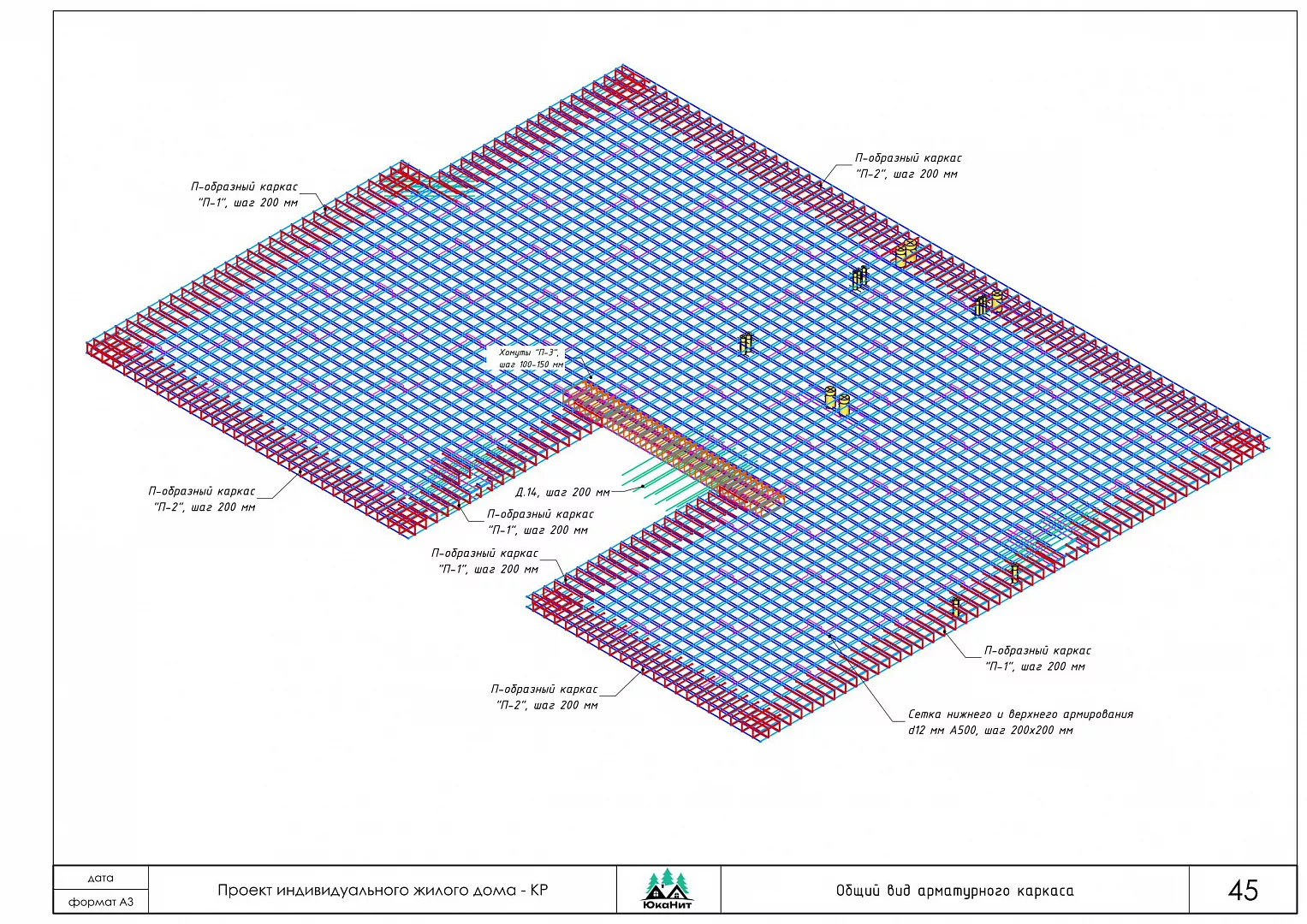

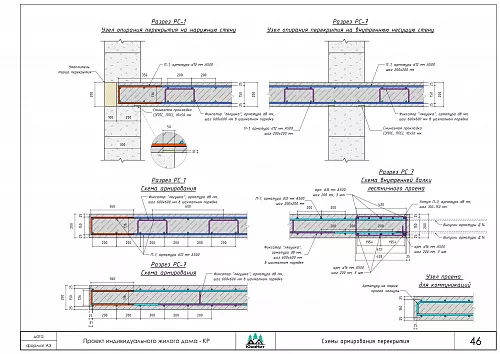

План межэтажного перекрытия - разрабатываем и указываем изображение внутренних горизонтальных ограждающих конструкций, которые делят здание на этажи;
-
12

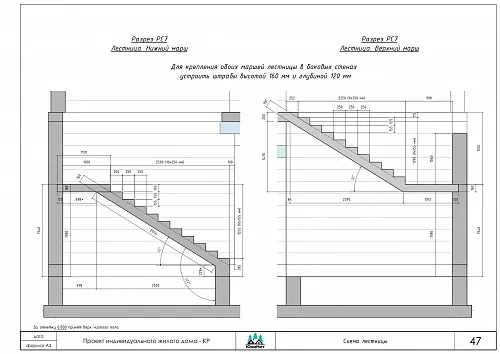

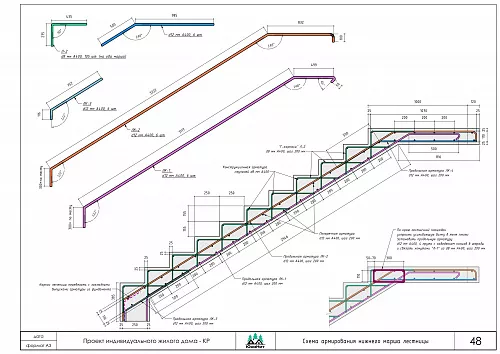

Лестницы - содержит детализированные чертежи лестниц с размерами ступеней, а также расчет нагрузок и подбор материалов для их изготовления;
-
13

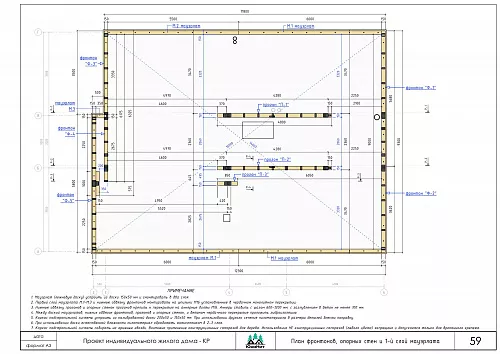

План монтажа мауэрлата - расположение мауэрлата (элемента кровли, укладываемого по периметру стены) и его крепление к стенам. Указываем оси и их размеры, горизонтальные элементы, их длины и маркировка, стойки, их привязка и маркировка, соединение по длине в углах и "Т" образных пересечениях;
-

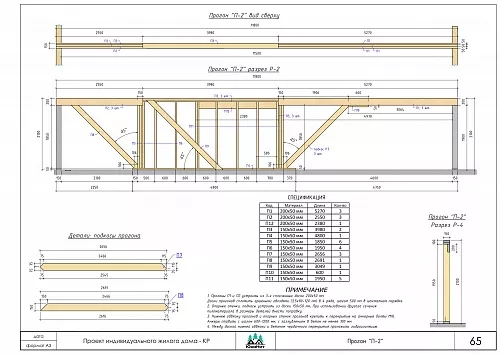

14

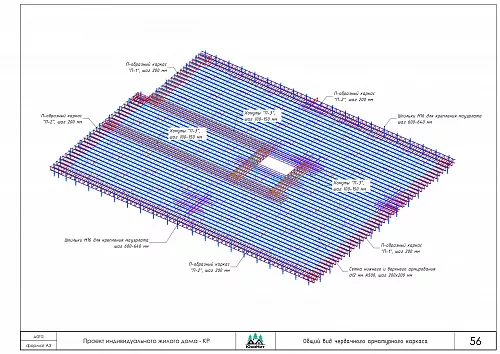

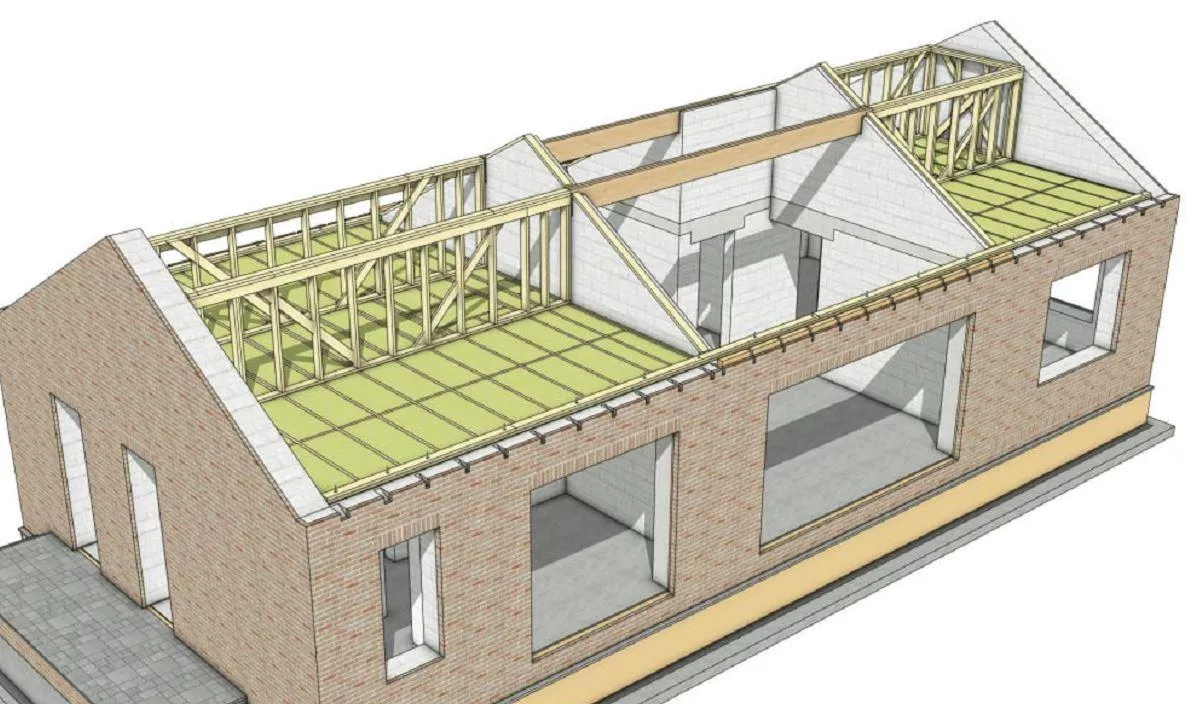

Чердачное перекрытие - общий вид и план чердачного перекрытия, схемы каркаса подпорных стен, план монтажа обвязки стен, схема монтажа ригеля LVL;
-

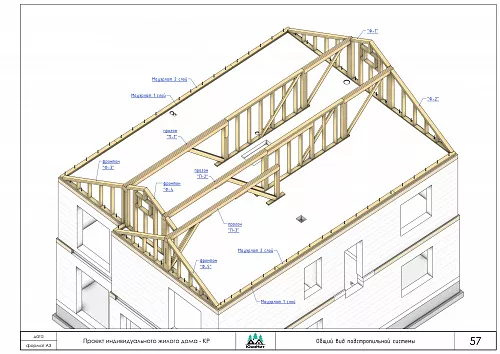

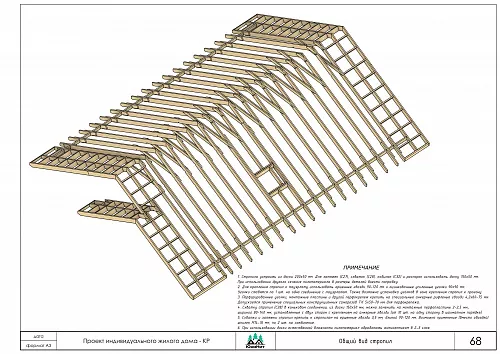

15

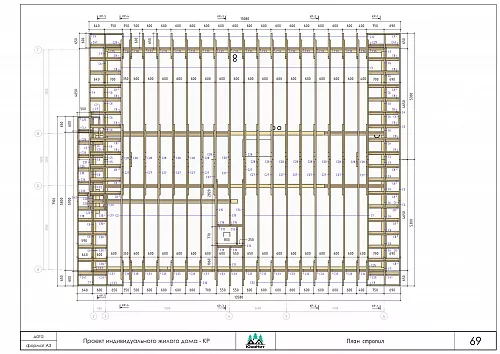

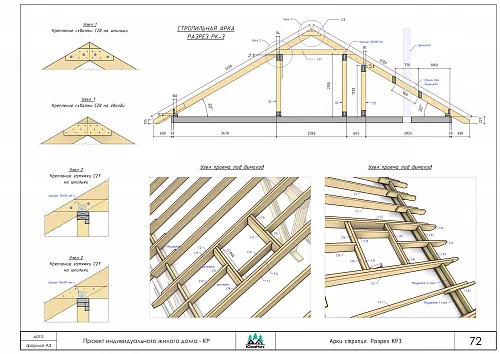

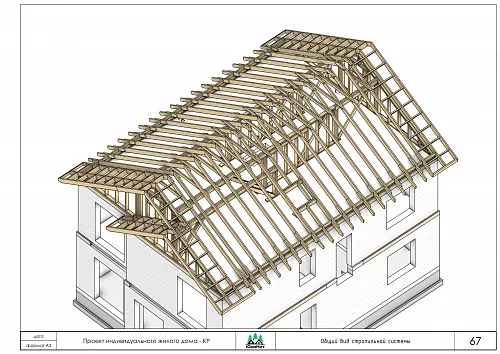

Общий вид и план подстропильной и стропильной системы - отображение осей и их размеров, пунктирную линию контуров несущих стен, отображение жирной линией стропил и деревянных элементов крыши, указание длины каждого элемента,размеры и шаг стропильных ног по осям и др;
-
16

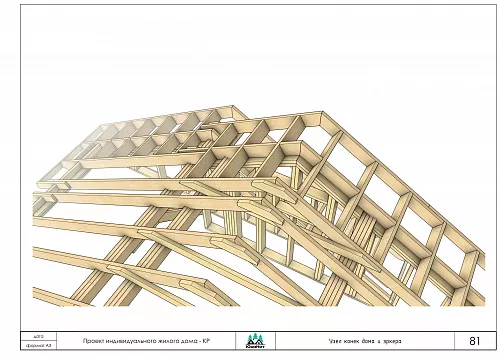

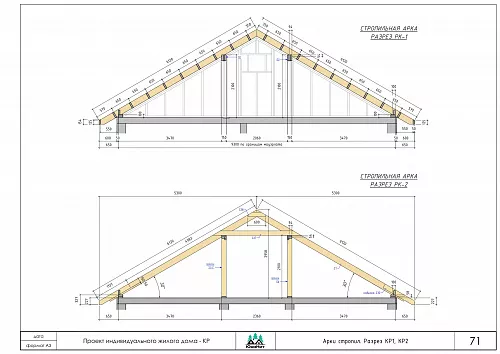

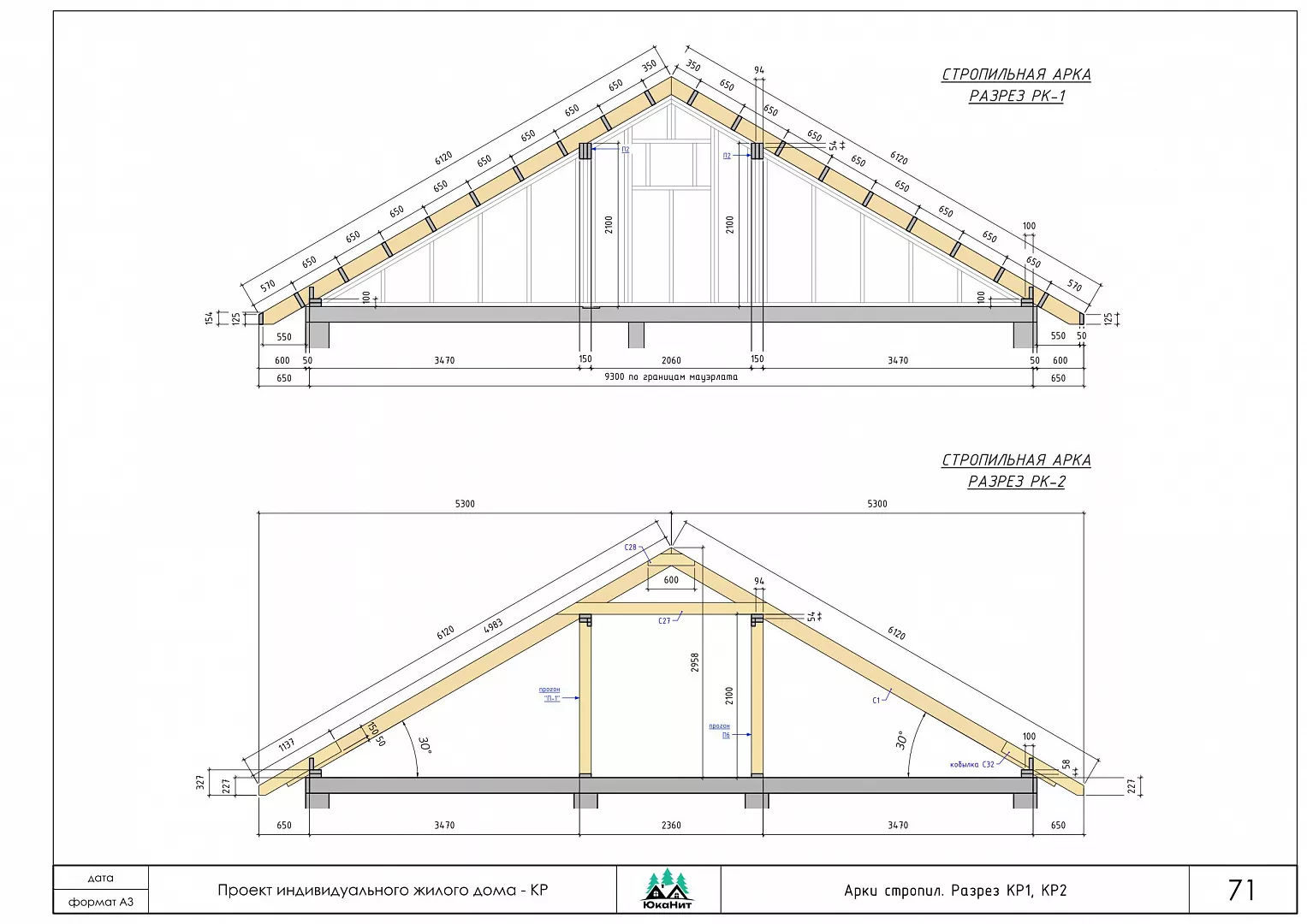

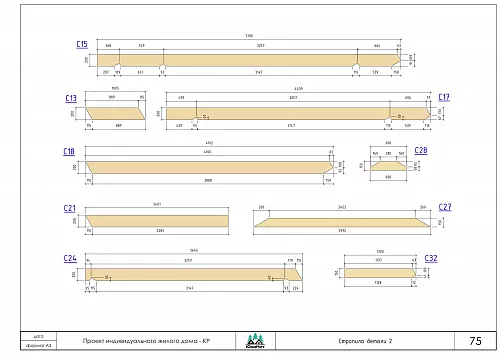

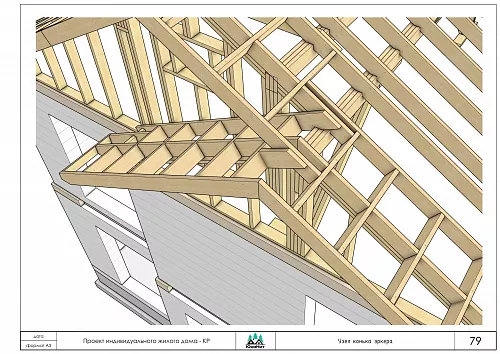

Детали стропил - элементы, которые описывают конструкцию скатной крыши, отражаем детальные конструктивные решения стропильной системы;
-
17

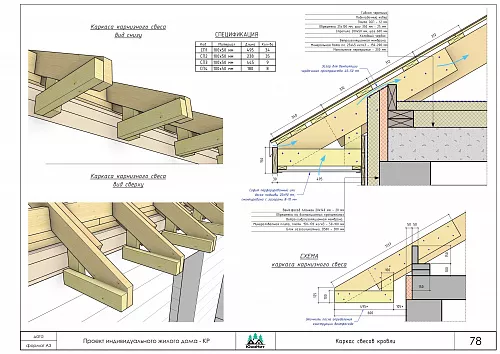

Разрезы и сечения - конструктивные решения по примыканию крыши к стенам и организации вентиляционных проходов;
-
18
Узлы сложных элементов - позволяют точно понять конструктивное исполнение важных элементов. Включают укрупненные фрагменты сложных участков (например, примыкания стен к окнам, устройство кровельного пирога, лестницы, парапеты).
