1

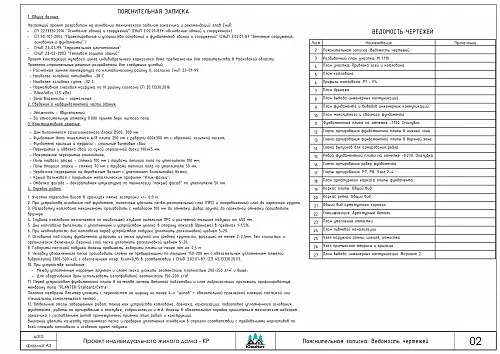

Пояснительная записка. Ведомость чертежей - текстовый документ, который описывает конструктивные решения, связанные с фундаментной плитой, и подробно объясняет их с указанием последовательного перечня чертежей, входящих в состав раздела, касающегося фундаментной плиты;
-
2

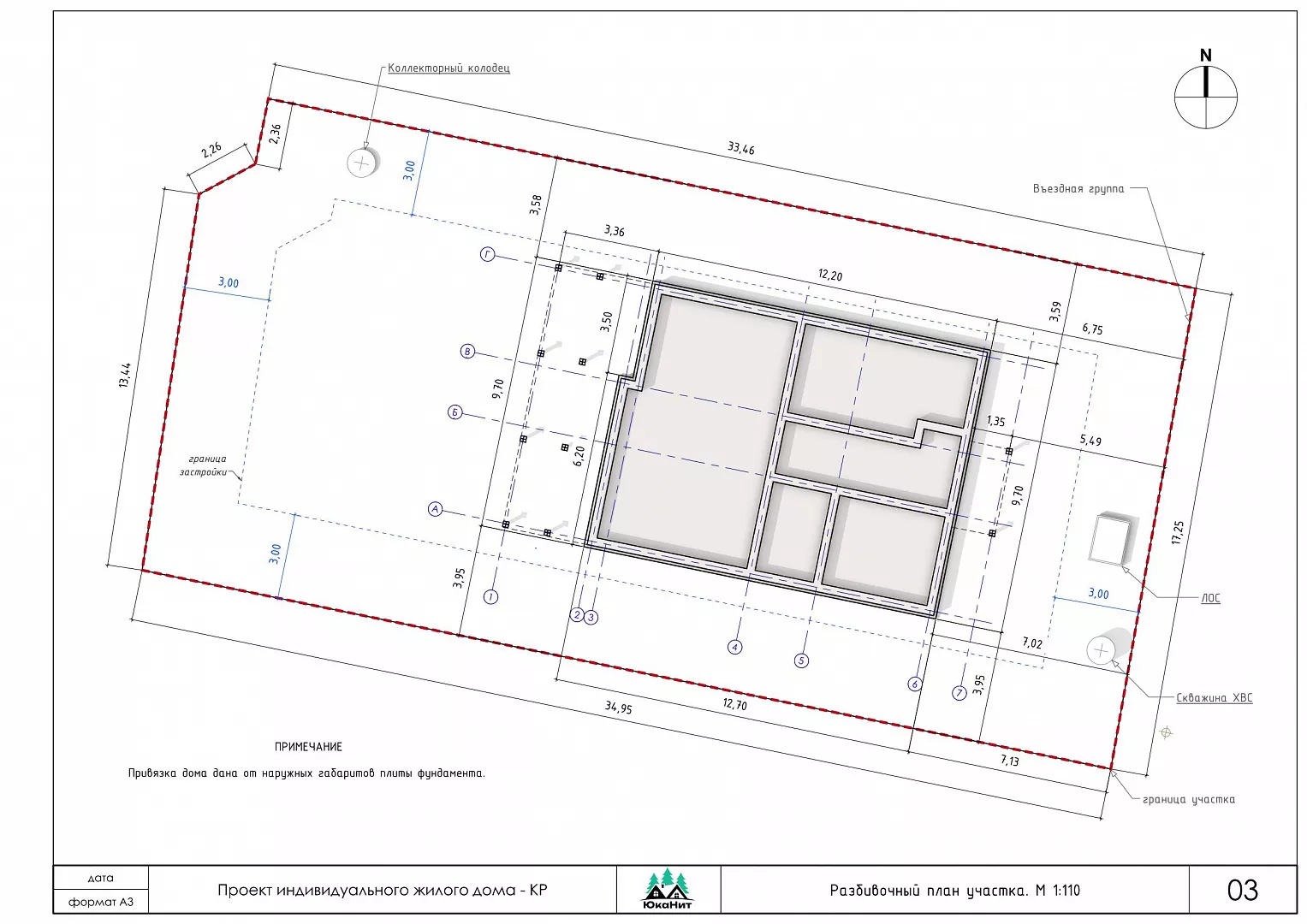

Разбивочный план участка - указываем расположение проектируемой конструкции на плане земельного участка: контуры и точки пересечения осей, привязки к существующим ориентирам и тд.;
-
3

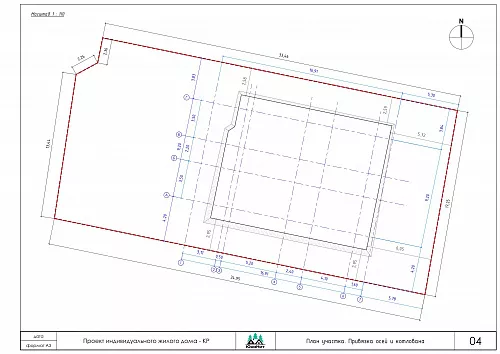

План участка. Привязка осей и котлована;
-
4

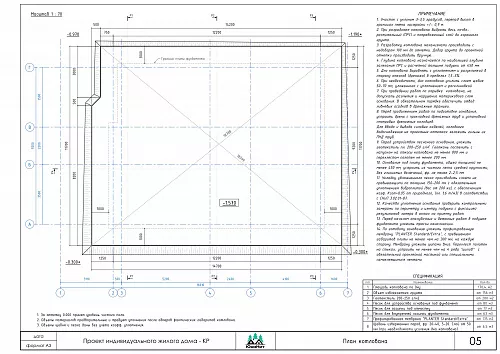

План котлована - указываем глубинные отметки котлована, а так же его нужную форму и размеры;
-
5

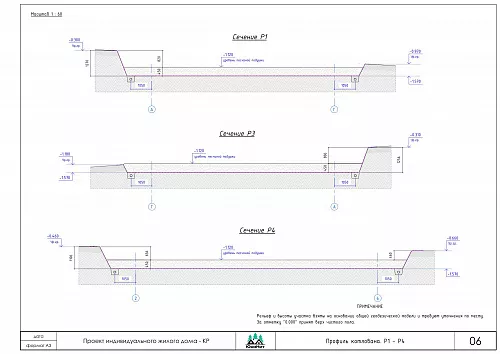

Профиль котлована - указание сечений с необходимыми отметками;
-
6

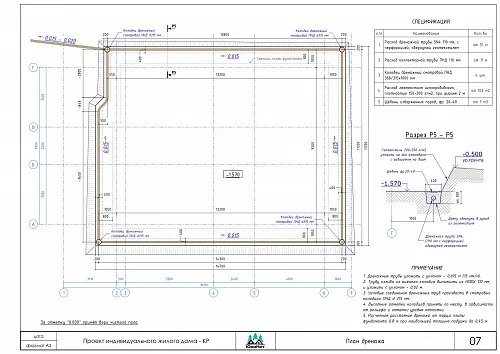

План дренажа - показываем, где именно пройдут дрены, где будут установлены колодцы и другие элементы дренажа с нанесение размеров;
-
7

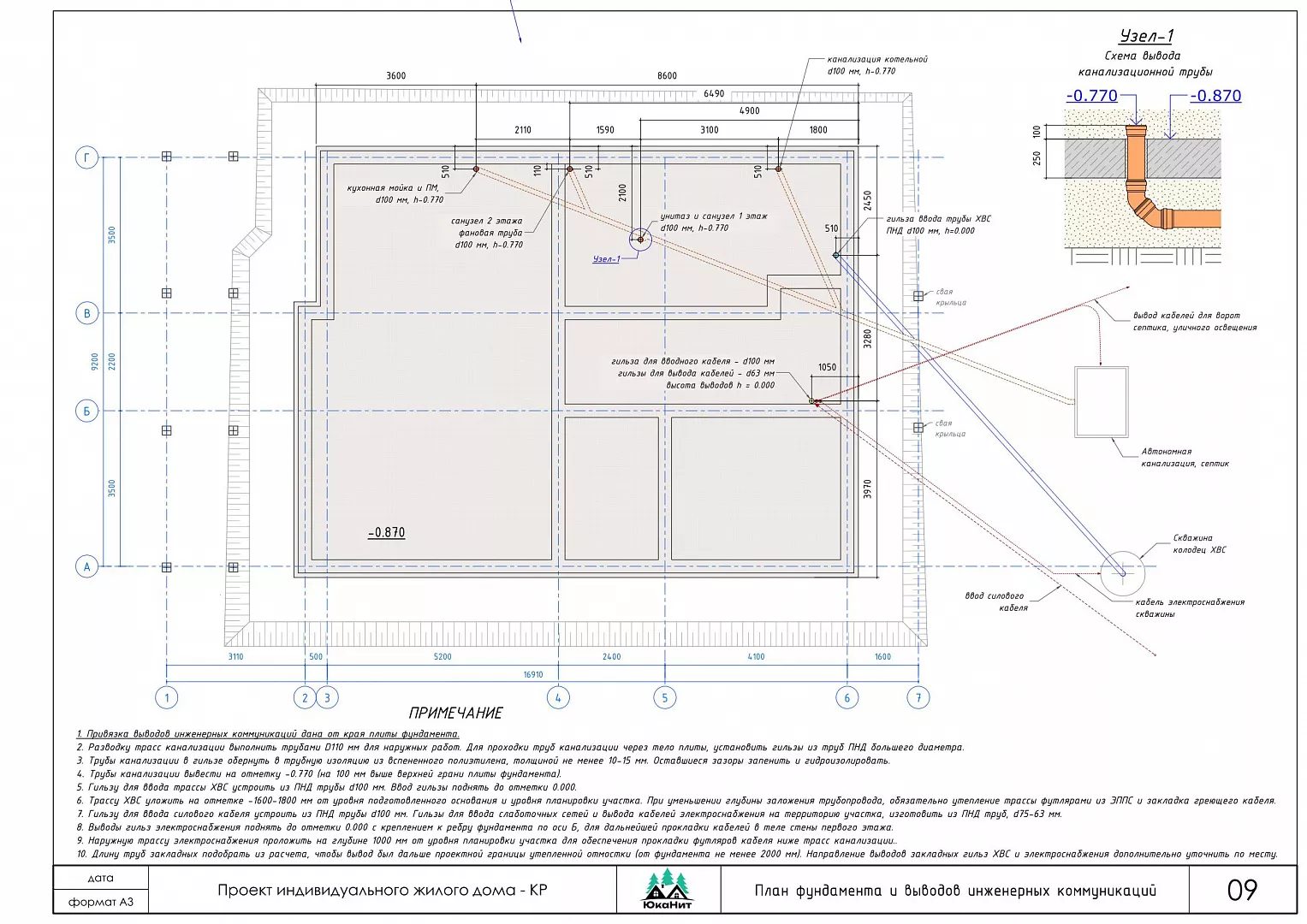

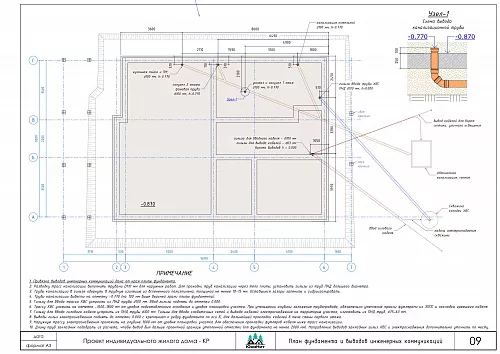

План фундамента и выводов инженерных коммуникаций;
-
8

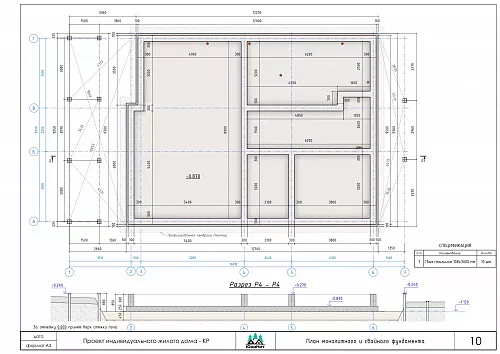

План монолитного и свайного фундамента - показываем разные типы фундамента на одном плане, который отражает расположение фундаментов, их габариты и привязку;
-
9

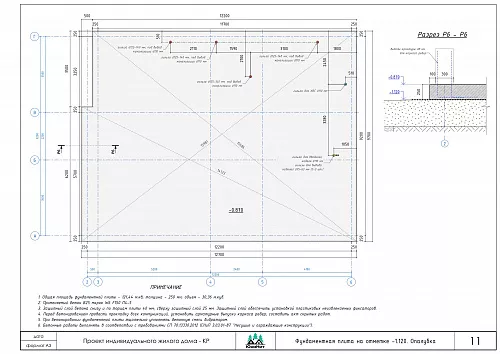

Монолитная плита. Опалубка;
-
10

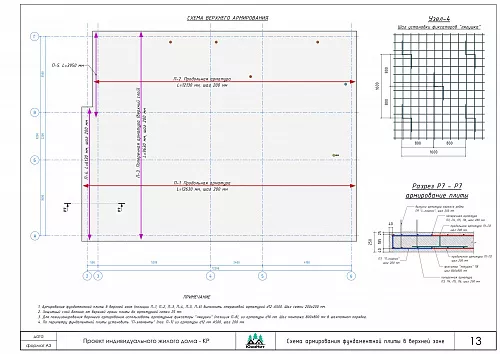

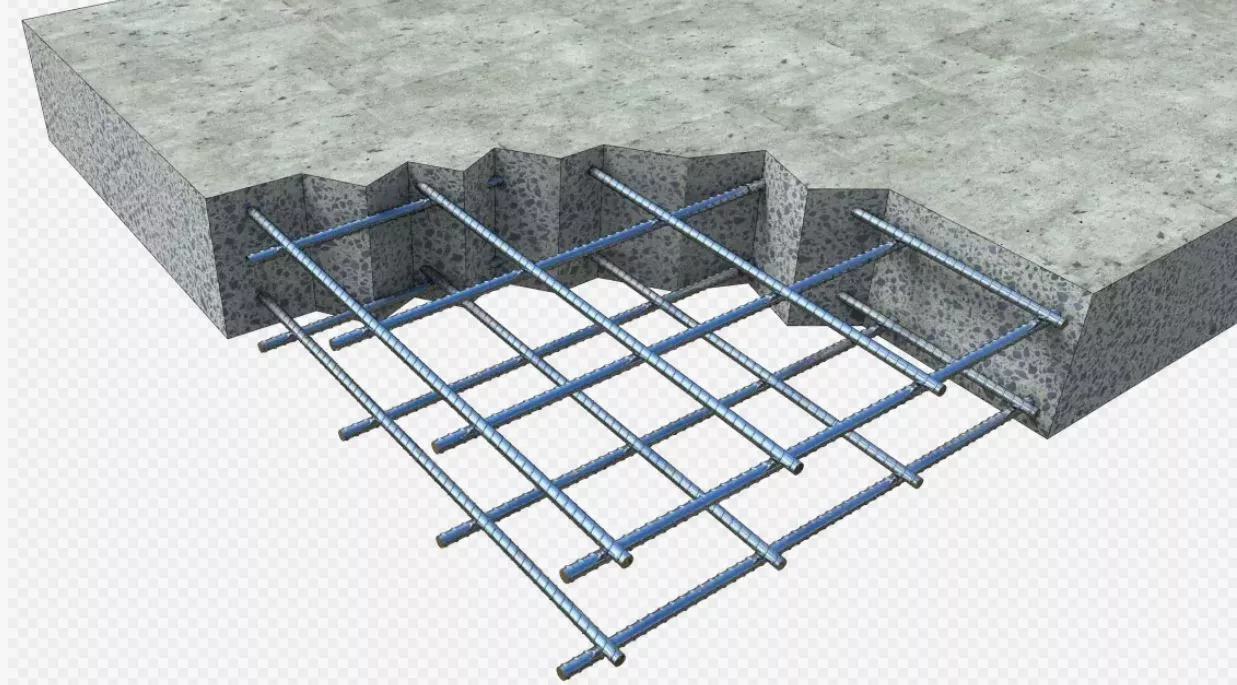

Схема армирования фундаментной плиты - обозначаем расположение арматуры, которая обеспечивает прочность и долговечность конструкции. Расстояние между прутами, учёт мест, где будут располагаться стены и несущие перегородки итд;
-
11

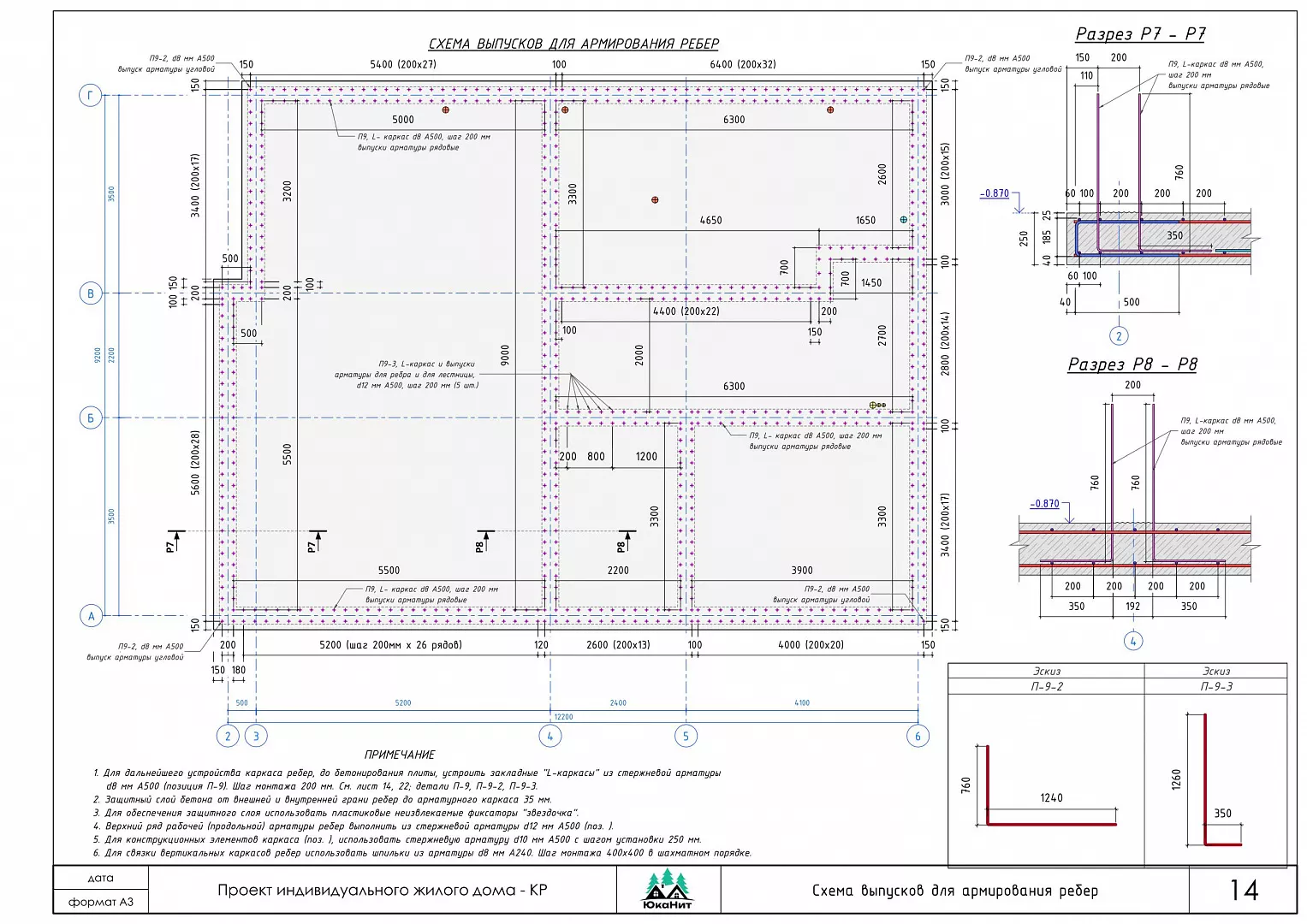

Схема выпусков для армирования ребер - обозначаем на плане с указанием узлов деталей, а так же их размеров с необходимым шагом;
-
12

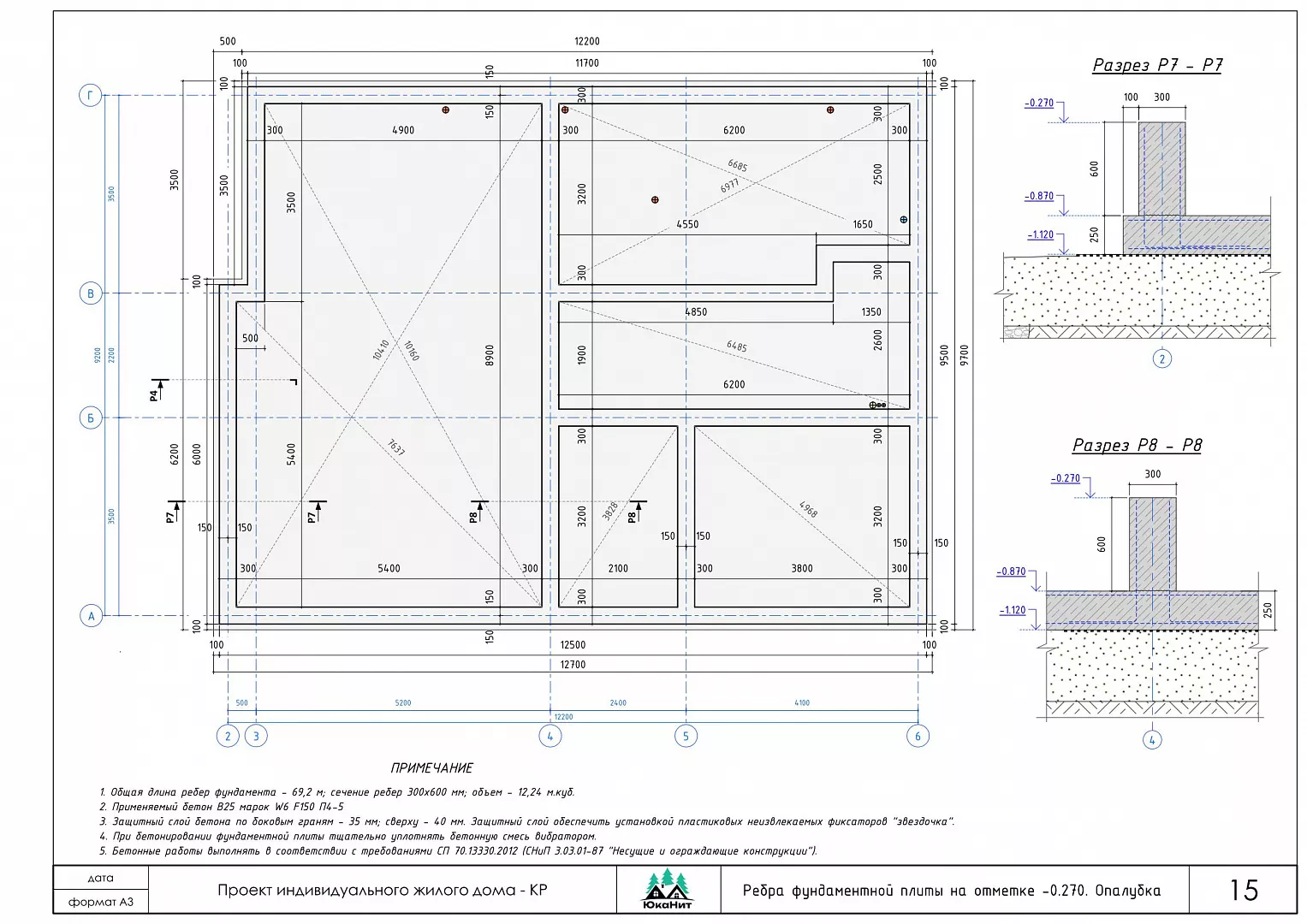

Ребра фундаментной плиты. Опалубка;
-
13

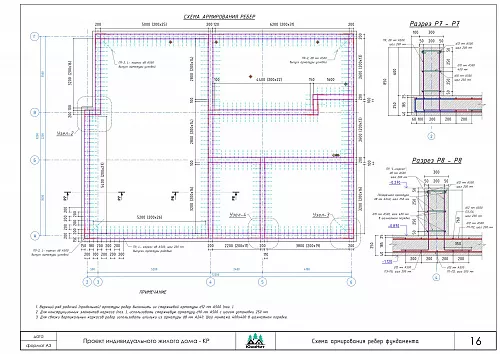

Схема армирования ребер фундамента - указываем схематично расположение арматуры, которая укрепляет рёбра жёсткости в конструкции фундамента;
-
14

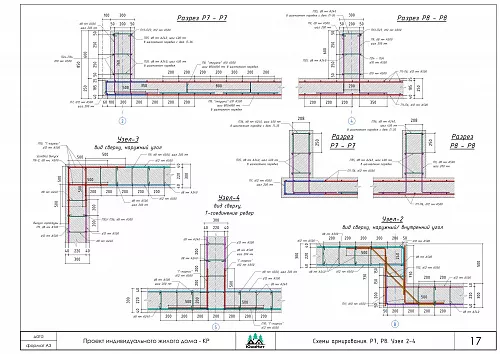

Схемы армирования. Узлы - формируем отдельные подробные узлы по армированию;
-
15

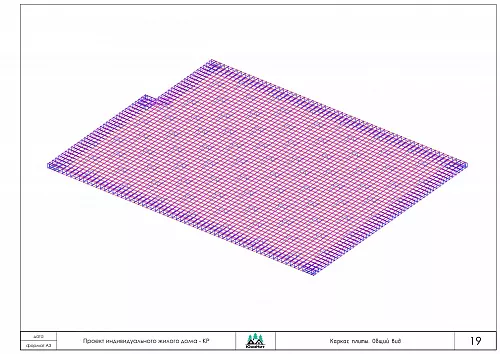

Арматурный каркас плиты. Общий вид - показываем в удобном ракурсе полную модель армирования фундаментной плиты;
-
16

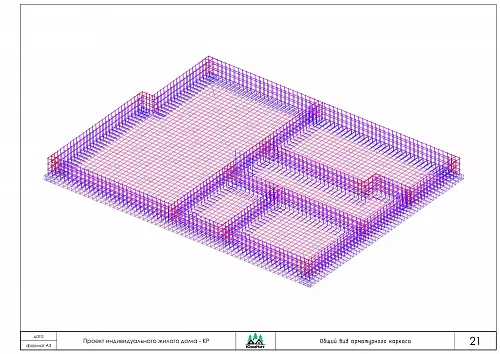

Общий вид арматурного каркаса - показываем в удобном ракурсе полную модель армирования фундаментной плиты и ребер;
-
17

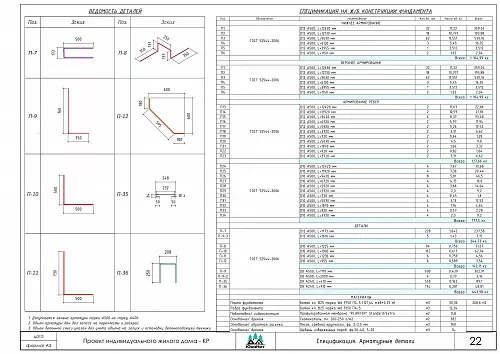

Спецификация. Арматурные детали - полные перечень необходимых арматурных деталей с указанием их размеров и характеристик;
-
18

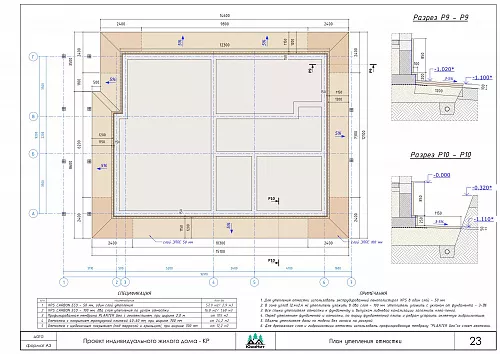

План утепления отмостки - указываем устройство утеплённой отмостки вокруг дома с отметками и размерами, материалами итд;
-
19

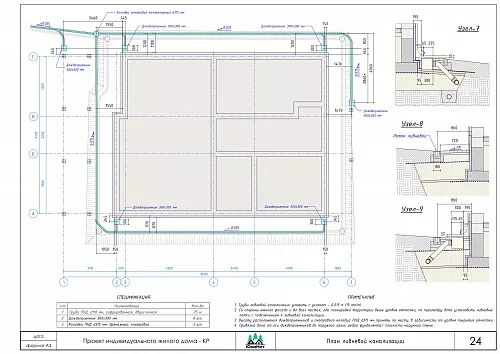

План ливневой канализации - указываем пространственное размещение магистрали для отвода дождевых и талых вод;
-
20

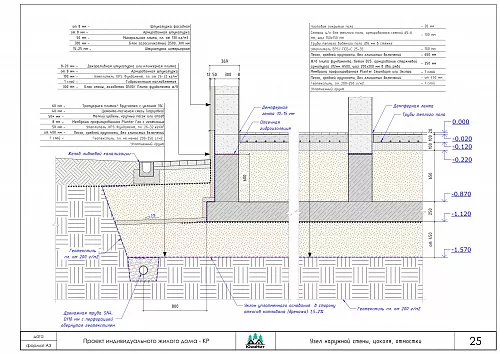

Узел наружной стены, цоколя, отмостки.
